【问题】

测调电缆在使用中由于多种原因不断裁短， 当5500米电缆使用到2800米左右时， 地面信号采集质量明显变差， 测试资料合格率降低， 此时一般需要重新更换电缆。什么原因造成这个现象，能不能让剩余的电缆继续工作呢？采油四厂测试大队高级技师米立和一直在琢磨这个问题。

【解决方案】

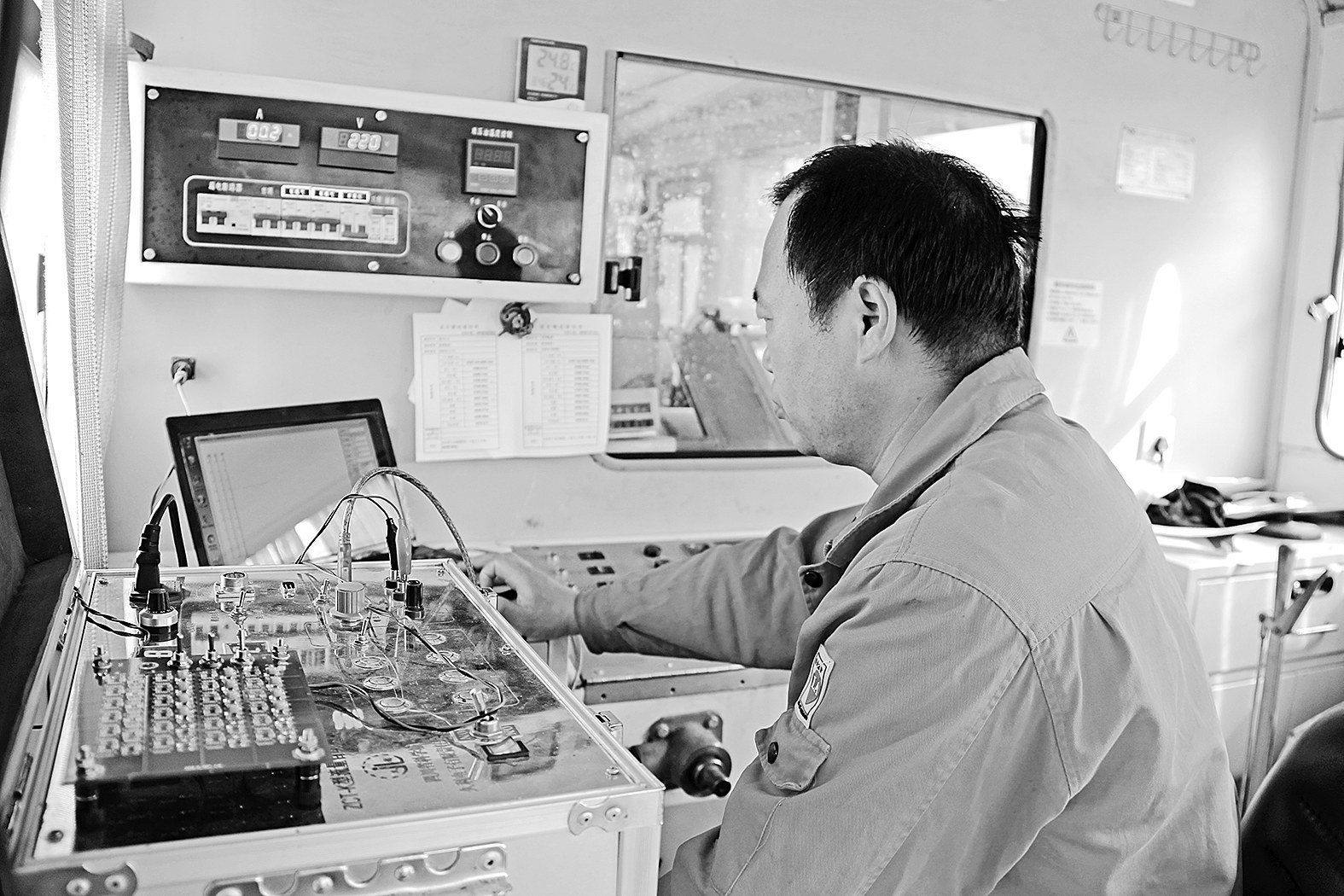

经过对信号采集电路进行分析， 米立和发现软件对采集信号有门槛限制， 由于电缆变短后内阻逐渐变小， 造成井下仪与地面仪匹配异常， 需对电缆内阻进行分段补偿。若给地面仪装个内阻适配器，根据电缆的不同长度选择不同挡位， 电缆就能正常使用。他现场量取电缆阻值数据后与厂家订制简易的滑动电阻， 安装3个挡位转换开关， 根据电缆长度选择适当挡位对内阻进行补偿， 井下仪上传信号杂波被有效过滤， 采集数据恢复正常。根据实际情况， 又在适配器上加装了电流保护装置， 当工作电流大于300毫安时， 电路自动断开，避免平时操作时电流过大将井下仪器损坏。适配器各个连接位置、输入输出口都采用标准化接口， 保证连接可靠。

通过现场应用， 有效延长了电缆使用寿命， 减少了仪器损坏概率， 测试成功率提高10%以上，测试资料质量明显提升。 （葛永胜 吴春华）
